1、DC-Link簡介

DC-Link，全稱直流母線（Direct Current Link），是連接整流器與逆變器的關鍵環節，承擔著能量緩沖、電壓穩定和濾波的重要職責。尤其是在變頻器、逆變器、馬達控制器、不間斷電源（UPS）和可再生能源系統（如太陽能和風能發電系統）中，起到至關重要的作用。

近年來，隨著超級電容器技術的快速發展，將其應用于DC-Link已成為一種創新趨勢，為電力電子系統帶來了前所未有的性能提升和可靠性增強。

2、合眾智儲簡述

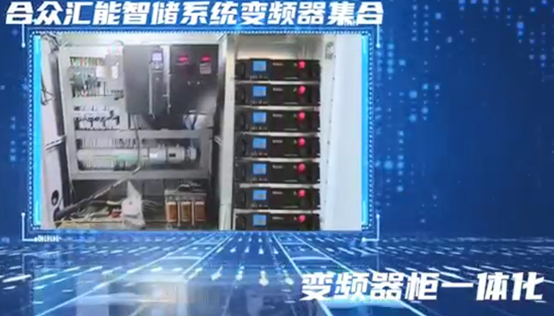

合眾智儲超級電容方案，功率范圍寬，過載能力強，功率輸出快，能量效率高，簡單易用，投資少，免維護，還能解決大功率支撐和能量回收等需求。智儲系統內部高度智能化，安裝便捷，安全性好，可靠性高，無需維護；可直接作為設備動力電源，也可與變頻器柜一體化集成，結構緊湊，體積小。

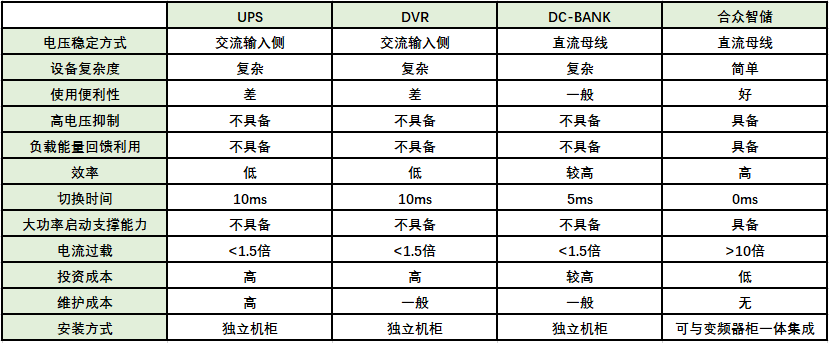

3、DC-Link+合眾智儲的優越性

在傳統的DC-Link設計中，通常采用電解電容器作為穩壓和濾波元件。但電解電容器能量密度相對比較低，在對能量有需求的DC-Link環節，增加超級電容器具備顯著的應用價值：

?1. 穩定，即使在負載急劇變化的情況下也能提供一致的直流電源，增強了逆變器的性能。

?2. 延長系統壽命：由于超級電容器擁有極高的循環壽命，它們能夠顯著減少維護和更換電容器的頻率，降低了系統的總體運營成本。

?3. 環境適應性：超級電容器在極端溫度條件下仍能保持良好的性能，使得基于DC-Link的電力電子系統能夠在更廣泛的環境下可靠運行。

?4. 安全性與環保：超級電容器不包含有害化學物質，且在過充或過放電情況下相對安全，降低了潛在的安全風險和環境影響。

4、DC-Link+合眾智儲應用案例

4.1、直流抗晃電

電網電壓受雷擊、短路等影響，會產生嚴重波動，甚至斷電等晃電現象?；坞姮F象造成用電設備工作不穩定，甚至異常停機，每年會對社會造成巨大的經濟損失。

合眾智儲接入簡單，0秒極速響應，安全可靠免維護。把合眾智儲接入到用電設備的DC-Link上，可以為設備提供電壓支撐、防止晃電導致的生產質量下降，停機等問題，避免企業 產生重大損失。

4.2、再生發電能量回收

抽油機、鉆井機、港口起重機、重型挖掘機、電梯等由變頻器驅動的設備，都存在重力勢能釋放帶來的“倒發電”，引起母線電壓抬升的情況。

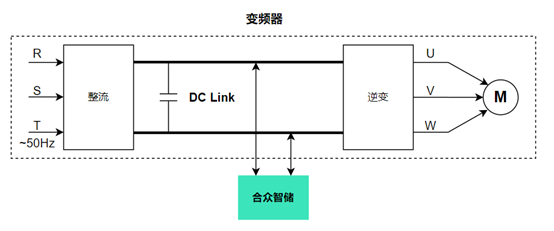

合眾智儲接入簡單、自動投運，能效高，免維護。將合眾智儲系統并聯于變頻器的DC-Link上，可以將重力勢能和動能轉化為電能儲存起來，在電動機出力時提供出來，能量的回收利用效率高達95%以上，減少企業能源消耗，提高經濟效益。

4.3、風電光伏變流環節應用

近幾年國內的風電光伏的大量并網，給電網頻率穩定帶來了很大的挑戰。主要體現在系統慣量降低，調頻能力下降等方面。

合眾智儲安裝簡單，環境適應性強，壽命長，免維護。

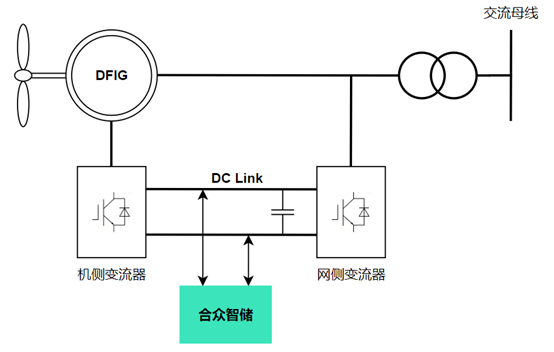

把合眾智儲接入風機變流器的DC-Link上，可以為發電機提供虛擬慣量支撐，減少風力發電的波動性對電網穩定性的影響。

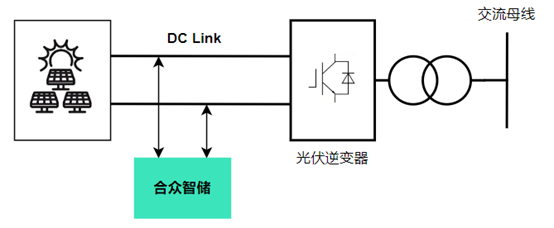

把合眾智儲接入光伏逆變器直流側DC-Link上，可以為光伏發電提供虛擬慣量支撐，減少光伏發電的波動性對電網穩定性的影響。

合眾智儲應用于風光新能源發電側，投資少，收益高，見效快，是風光新能源穩定接入電網的有效方案。
