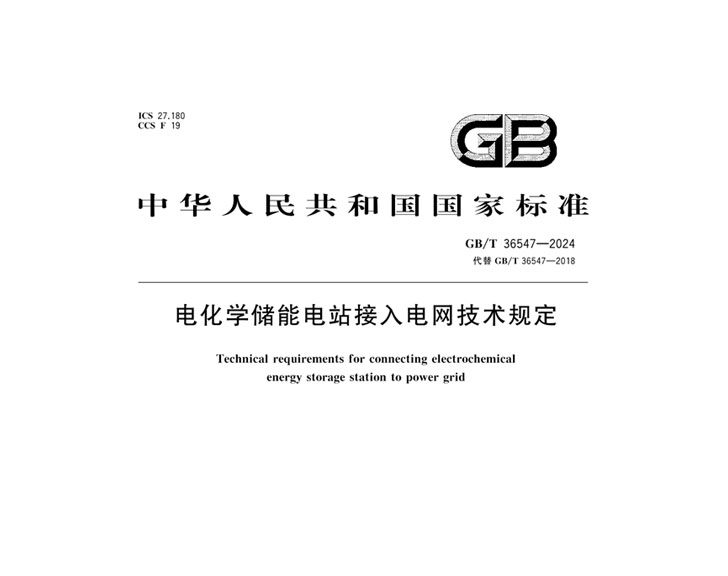

慣量響應和一次調頻技術要求 新國標GB/T 36547-2024 《電化學儲能電站接入電網技術規定》將于2024年12月1日實施，對電化學儲能站明確提出了慣量響應和一次調頻的技術要求。

一次調頻

▲ 電化學儲能電站應具有一次調頻功能，可根據電力系統需要通過本地或遠方控制投入或退出該功能。

▲ 一次調頻響應滯后時間應不大1s，一次調頻上升時間應不大于3s，一次調頻調節時間應不大于4s，達到穩定時，有功功率控制偏差不應超過額定功率的±1%。 慣量響應?

▲ 電化學儲能電站應具備慣量響應功能，可根據電力系統需要通過本地或遠方控制投入或退出該功能。?

▲ 電化學儲能電站慣量響應時間應不大于1s，有功功率的控制偏差不應超過額定功率的±1%。 電網頻率穩定的意義

要理解慣量響應和一次調頻，首先要了解電網頻率穩定的意義。我國電力系統的頻率是50Hz，如果電網頻率偏離過大，不但會影響用電設備的工作效率和壽命，嚴重時會導致大面積停電，甚至電網崩潰。

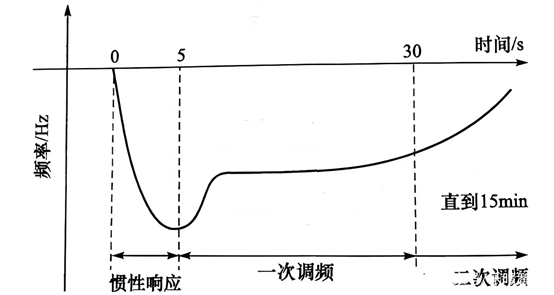

當電網頻率在極短時間內快速變化時，即頻率變化率超過閾值時，就需要為系統提供快速、短時的轉動慣量支撐，防止事件擴大，這就叫慣量響應。虛擬慣量要求響應時間是毫秒級，一般500毫秒內系統就要做出反應，且持續功率支撐時間一般不超過10秒。

當電力系統的頻率偏差超過安全區域時，發電機組或VSG立刻調整有功出力，降低系統頻率偏差的過程叫一次調頻。一次調頻要求響應時間在幾秒內，持續時長為幾十秒內。

近年風電、光伏新能源發電在電網中的占比日益上升。新能源發電設備通過電力電子變換器與電網相連，難以提供充足的慣性和阻尼，這會弱化電力系統的調頻能力，對系統的穩定運行產生負面影響。

合眾匯能智儲系統

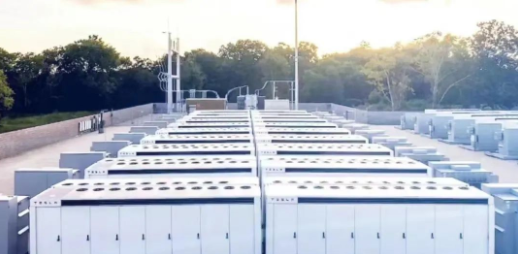

電化學儲能電站是電力系統的重要環節，除了幫助新能源消納之外，通過提供慣量響應和一次調頻，電化學儲能站能夠快速響應電網的需求變化，幫助維持電力系統的頻率穩定。

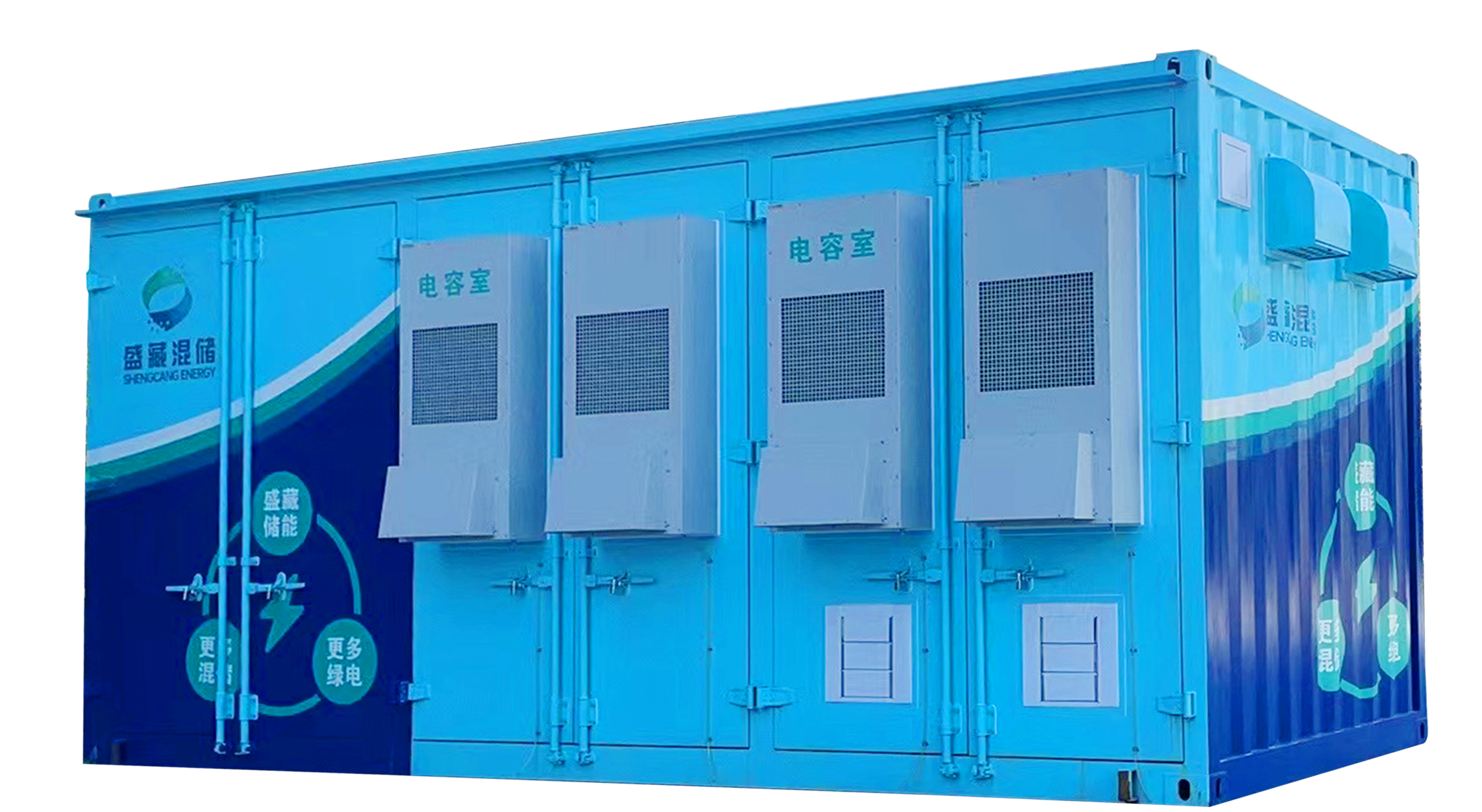

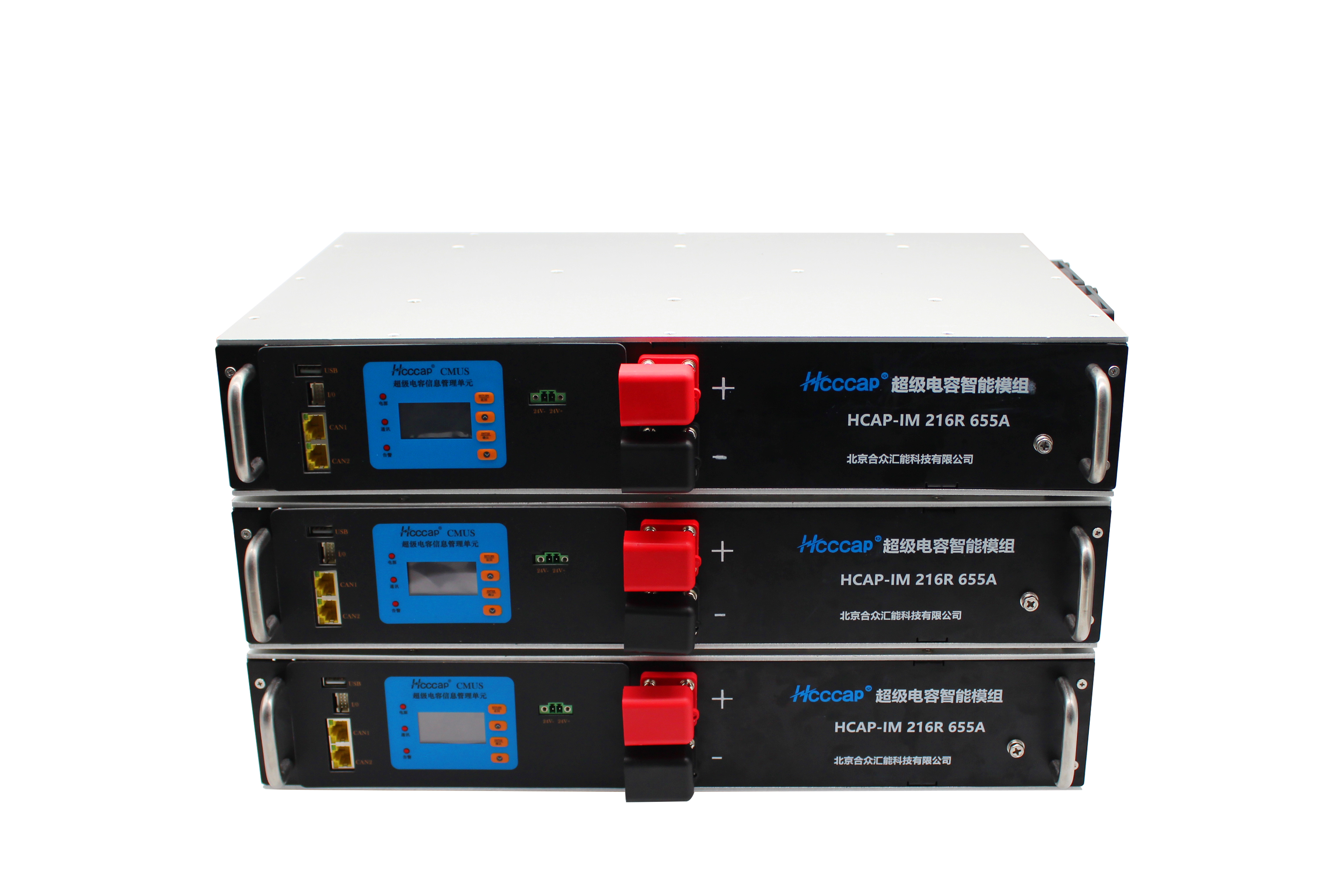

合眾匯能順應新型電力系統的要求，推出了面向電網調頻的超級電容儲能產品——合眾智儲系統，為電網提供高效的慣量響應和一次調頻服務，確保電力系統的穩定運行。 合眾智儲系統應用于慣量響應和一次調頻有如下特點：?

1. 快速響應，保障頻率穩定 毫秒級響應時間：超容儲能系統能夠在毫秒級的時間內響應電網頻率的變化，迅速注入或吸收能量，幫助電網快速恢復頻率穩定。 高功率密度：在短時間內提供大量功率，確保電網在面對突發負荷變化時能夠迅速調整。?

2. 提供慣量響應，增強電網韌性 虛擬慣量技術：超容儲能系統通過虛擬慣量技術模擬傳統發電機的慣性響應，為電網提供額外的慣量支持，增強系統的頻率穩定性。 動態能量儲備：超容儲能系統能夠動態儲存和釋放能量，有效平滑可再生能源的間歇性輸出，提高電網的韌性。

?3. 低成本，簡單易用 低成本：建設成本低，循環壽命長，投資收益好。配套的PCS和SVG等功率轉換設備成熟度高，成本低，選擇范圍廣。 簡單易用：模塊化設計使得安裝和使用更加簡便。相對于飛輪，無需外圍的支持系統，如真空、冷卻等設備，徹底免維護。

?4. 寬溫工作范圍，適應各種環境 極端溫度適應性：超級電容器能夠在-40°C至+70°C的溫度范圍內穩定工作，適應不同地區的氣候條件，確保在任何環境下都能發揮最佳性能。

?5. 智能管理系統，確保安全可靠 全面監測與控制：系統配備先進的外設控制單元，能夠?qū)崟r監測母線電壓、模組電壓、主回路電流、充放電回路電流、絕緣狀態、溫度等參數，確保系統的安全可靠運行。 智能溫控與消防系統：內置的溫控系統和消防系統在極端情況下提供全方位的保護，確保超容儲能系統的安全使用。

?合眾匯能專利技術-儲能方案

公司基于自主知識產權的專利技術，率先推出2MW超級電容儲能方案和樣機。該方案已經成功應用于火儲聯合二次調頻項目并取得了良好的經濟效益和社會效益。公司也正在一次調頻獨立電站中率先采用超級電容方案，為構建新型電力系統提供重要技術支撐。
