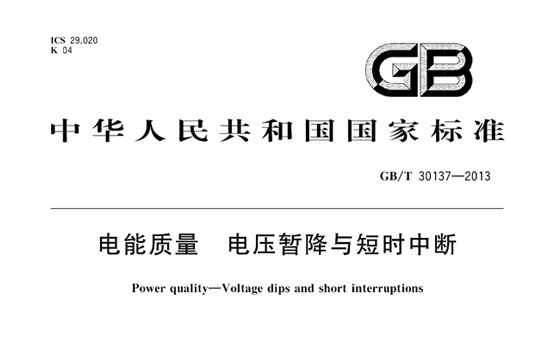

國家標準《電能質量電壓暫降與短時中斷》(GB/T30137-2013)規定了：電壓暫降是指電力系統中某點工頻電壓有效值暫時降低至額定電壓的10%~90%，并持續10ms~1min后恢復正常的現象。

3.2?短時中斷short interruption

電力系統中某點工顏電壓方均根值突然降低至0.1p.u.以下,并在短暫持續10ms~lmin 后恢復正常的現象。

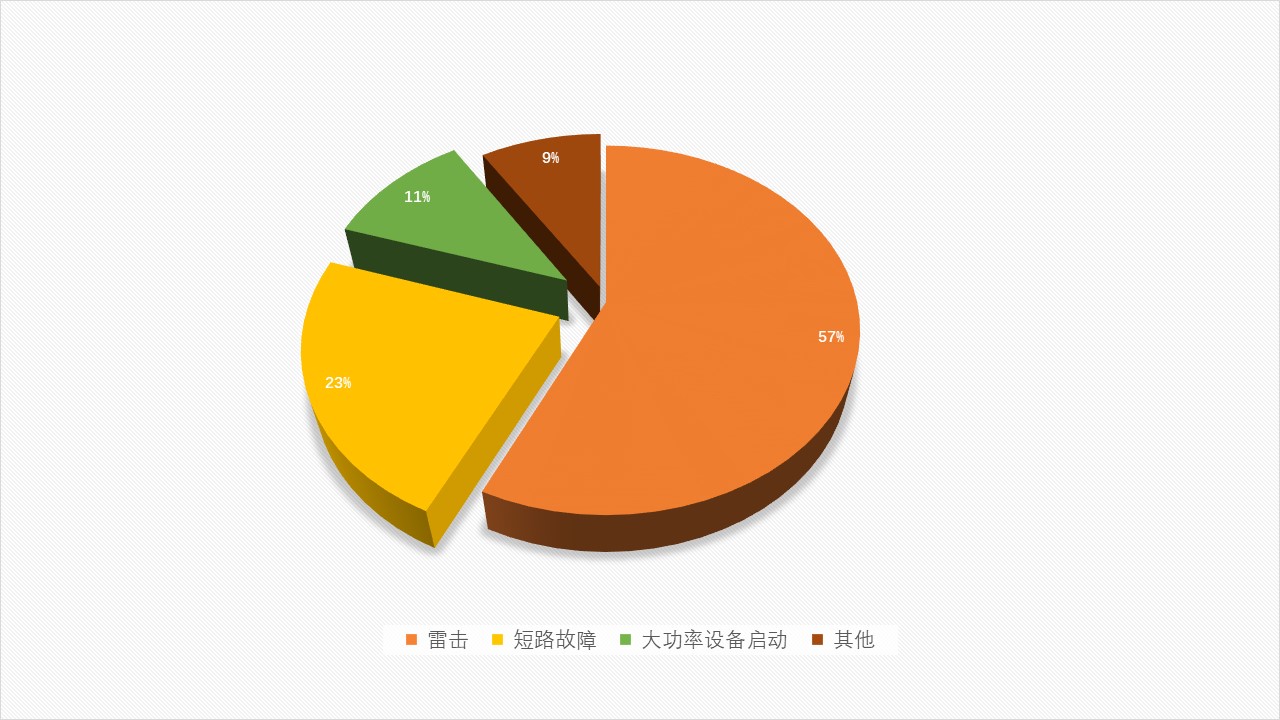

電壓暫降形成的原因?

電網故障：如短路故障、過載故障、線路接觸不良等。

突發負荷變化：當大型電機啟動、大型負載突然連接或斷開時，會引起電網電壓暫降。

設備故障：如變壓器故障、開關設備故障等。

大規模的電源切換：例如發電機組切換或系統切換，可能引起電壓暫降。

外部干擾：如雷擊、電力設備的突發故障、強電磁輻射等。

電壓暫降的危害

工業設備：

電壓暫降對全社會生產生活造成廣泛的危害。比如，對工業設備造成電機停轉、控制系統失靈、變頻器故障等問題，甚至造成設備損壞，停工停產，帶來巨大的經濟損失。

通信與數據中心

通信設備和數據中心需要高度穩定的供電，以防止數據丟失或通信中斷。電壓暫降或短時中斷可能影響路由器、服務器等核心設備的運行；給數據中心等提供連續服務的企業帶來服務質量下降、客戶信任度減弱和企業聲譽受損的影響。

電力行業

電力設備必須面對電網中的各種電壓波動。高電壓或低電壓波動可能對發電、輸電和配電系統造成損害，尤其是對變壓器、開關設備等設備。

醫療設備

在醫院中，電壓波動對生命支持設備、檢測設備的影響尤為關鍵，必須確保這些設備在面對電壓波動時仍能保持穩定工作，保證設備在不穩定供電條件下的可靠性。

合眾智儲電壓暫降/補償治理方案介紹

合眾匯能自主創新產品--合眾智儲系統，全面治理電壓暫降、暫升和短時中斷；為工業、發電、醫療、數據中心等行業用戶提供技術服務和解決方案。

方案一：直流電壓支撐方案

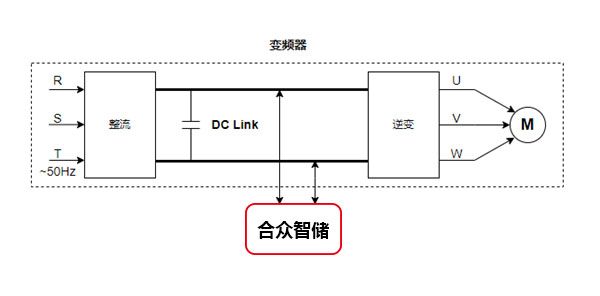

變頻器是由整流器、逆變器和中間的直流母線組成的。當逆變器的輸入電壓低于閾值超過一定時間，變頻器就會啟動自我保護，停止輸出，電動機也就停了。

將合眾智儲接入變頻器的直流母線上，當直流母線電壓跌落時，合眾智儲系統可以穩定直流母線電壓，并輸出有功功率驅動電機。

合眾智儲系統設備復雜度低，投資成本低，響應速度快（零秒無縫切換），功率輸出能力強，還具備高電壓抑制和再生發電重復利用的效果。

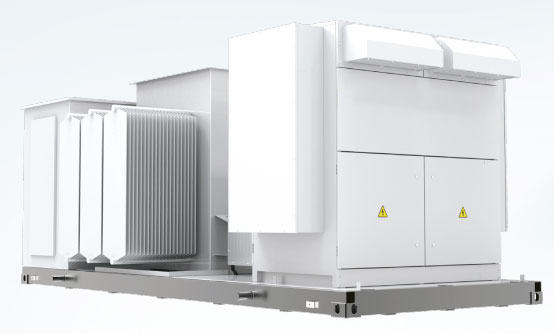

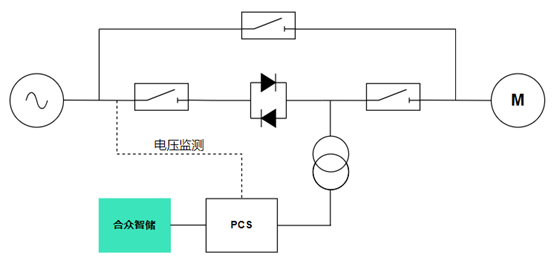

方案二：交流動態穩壓方案

當電網給負載供電時，PCS不輸出功率，但實時監控電網電壓波動情況。當電網電壓出現瞬時跌落時，將負載與電網斷開，由合眾智儲通過PCS給負載供電。切換時間可以控制在5ms以內，以保證負載正常運行。當電網電壓恢復正常后，將恢復由電網給負載供電，同時通過PCS給合眾智儲充電，以保證下次電壓波動時能提供電壓支撐。

電壓驟降從電力供應源頭治理到整條生產線的治理、設備級的治理，再到設備控制級的治理，治理費用以數量級的比例下降。

因此從治理成本及有效性來說，更提倡在設備末端進行治理，甚至是深入到設備內部的電氣控制元器件處治埋。越是靠近末端進行治理，所花費成本越少，亦能達到同樣的治理效果。

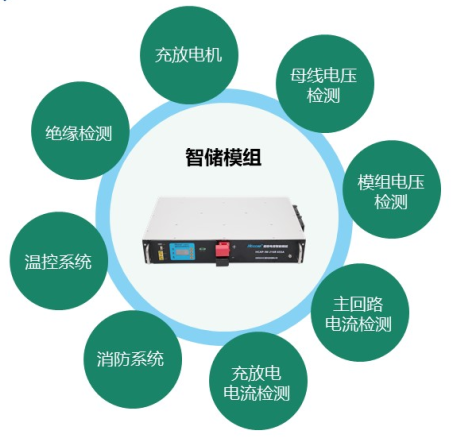

合眾智儲系統集成了充放電機，母線電壓檢測，模組電壓檢測，主回路電流檢測，充放電回路電流檢測，絕緣檢測，溫度檢測，溫控系統，消防系統等功能，形成一套完整的體系。

智能自充電，自投入：系統自帶的充電機可以自動把模組從0V充到工作電壓。系統具備模組間電壓調平功能，充電過程中多個模組可以自動完成組間電壓調平，當系統總電壓達到并網電壓時，系統可以自動合閘，完成自動投運。全過程無需手動接入外部充電設備，無需手動開合閘，也無需用電壓表、電流表監測充放電過程。充電機具備多段充電功能，最大程度減少了充電時間。

智能自泄電，自切出：設備停機或故障需要切出時，系統可以自動從母線上斷開，并利用系統自帶的放電機自動泄放超容模組內部存儲的電能，保證系統安全和維護人員的人身安全。放電完畢會有狀態指示，提示可以安全移除。放電過程無需外部設備輔助，避免操作人員帶電作業帶來的安全隱患。

模組間智能電壓調平：系統在充電過程中，實時監測系統各個模組的電壓，確保在合閘投入的時候模組電壓的一致性。

內部各模組可單獨替換，無需各模組的預充電與調平。

合眾智儲-典型應用場景

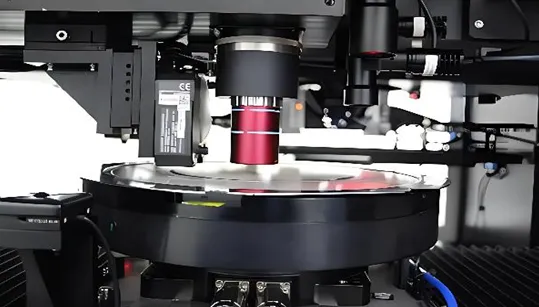

工業自動化系統：如果設備對電壓波動不敏感，可能避免因短時中斷導致的生產停機，降低經濟損失。

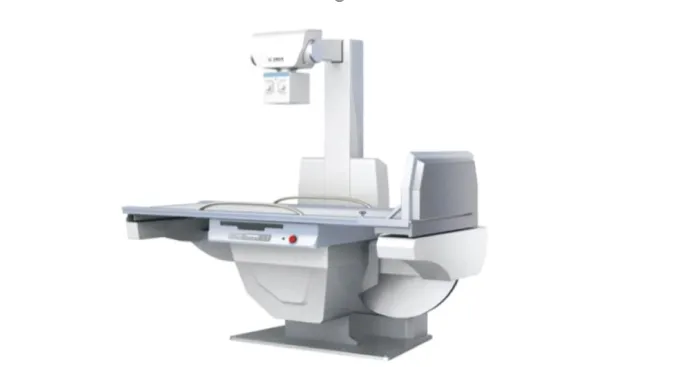

醫療設備：需要確保設備在電壓波動時仍能提供穩定的醫療服務，保障患者安全。

通信系統：保持通信系統的穩定性，避免數據傳輸?shù)闹袛唷?/span>

針對合眾智儲的性能特點，我們可根據客戶的技術要求，提供功率50kW～5MW、電壓區間100V～2000V、防護等級IP2X～IP6X等各種規格型號的產品，為客戶提供包括選型、測試等各方面強大的技術支持。
